錐形螺桿真空干燥機

一、概述

“單錐螺旋真空干燥機是歐美藥品生產中廣泛使用的真空干燥設備。具有多年原料生產經驗的廠家。 了解“單錐螺旋真空干燥機”的技術優勢，如優化的混合系統、干燥物料的加熱效率、高質量和精確制造的零件、螺旋。 混合器與桶壁之間最小距離的準確性，可靠和堅固的設計，最大限度地減少維護。這類設備在國內尚屬空白。功能開發也大大提高了國內醫藥化工行業生產的設備水平。

二、真空干燥混合典型工藝

單錐螺旋真空干燥機的工作過程是間歇操作濕物料進入料倉后，通過夾套、攪拌、加熱進行干燥，選擇合適的單錐真空。干燥機（工作量）可以達到所需的處理能力范圍。具有上傳動結構的攪拌器和攪拌器螺桿可分段拆裝。由于安裝空間豐富。適用于GMP車間和維修，單錐螺旋。真空干燥機的高效干燥混合能力是雙錐真空干燥機的3-4倍。物料填充率為10%-100%，可正常工作。懸臂螺桿攪拌可達到更高的混合精度。在添加少量物料等苛刻條件下，可在干燥機內均勻混合。由于其獨特的溫和攪拌特性，即使對干燥敏感的產品也不會損壞，但所需的驅動力相對較低。該干燥機的高真空設計，對于對干燥溫度敏感的產品具有明顯的優勢，導熱性好，干燥速度快，同時具有能耗低的特點。與干燥機直接相連的過濾器可以將粉塵顆粒留在加工區域。該機采用充氣密封半球閥，卸料齊全、方便。具有優良的真空和壓力密封性能，無死角易清潔設計，性能穩定。使用壽命長，以確保您可以連續加工產品而不會損失幾天。這樣的多功能驅動/攪拌設備是您生產需要的理想設備。并且具有良好的導熱性，干燥速度快，同時具有能耗低的特點。與干燥機直接相連的過濾器可以將粉塵顆粒留在加工區域。該機采用充氣密封半球閥，卸料齊全、方便。具有優良的真空和壓力密封性能，無死角易清潔設計，性能穩定。使用壽命長，以確保您可以連續加工產品而不會損失幾天。這樣的多功能驅動/攪拌設備是您生產需要的理想設備。并且具有良好的導熱性，干燥速度快，同時具有能耗低的特點。與干燥機直接相連的過濾器可以將粉塵顆粒留在加工區域。該機采用充氣密封半球閥，卸料齊全、方便。具有優良的真空和壓力密封性能，無死角易清潔設計，性能穩定。使用壽命長，以確保您可以連續加工產品而不會損失幾天。這樣的多功能驅動/攪拌設備是您生產需要的理想設備。該機采用充氣密封半球閥，卸料齊全、方便。具有優良的真空和壓力密封性能，無死角易清潔設計，性能穩定。使用壽命長，以確保您可以連續加工產品而不會損失幾天。這樣的多功能驅動/攪拌設備是您生產需要的理想設備。該機采用充氣密封半球閥，卸料齊全、方便。具有優良的真空和壓力密封性能，無死角易清潔設計，性能穩定。使用壽命長，以確保您可以連續加工產品而不會損失幾天。這樣的多功能驅動/攪拌設備是您生產需要的理想設備。

三、特點：

全懸臂錐形攪拌螺旋軸全封閉系統。

產品混合溫和，循環良好。采用多種材料和技術，實現安全可靠的密封。

機械剪切力低，干燥時間短，能耗低。

精度高，混合效果好，重現性強。無污染氣體泄漏。

適合制作各種工藝產品，用途廣泛。根據產品特性調整速度。

靈活的負載分擔（10-100%）對產品質量無影響。使用加熱攪拌螺旋軸縮短干燥時間。

固體排放和清洗液排放無殘留，確保產品操作人員和生產環節的安全。

在線清洗高效簡單，排氣徹底?？伸`活應用于多種產品加工。

四、適用范圍

具有流動性的產品：粉末、顆粒、晶體和其他危險物質。

產品對機械加工和高溫敏感易燃易爆粉末。

在氧化作用下易分解的產物。

沾有易燃溶液的產品。

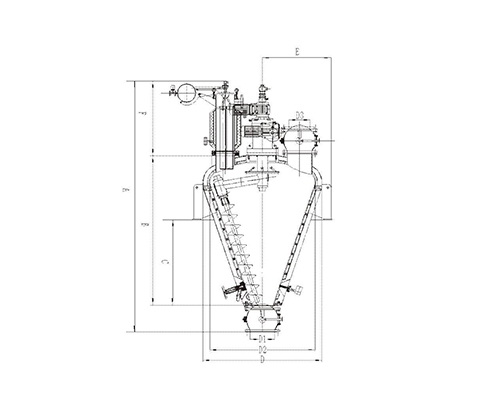

五、主要結構

1、攪拌器：懸臂軸回轉和攪拌軸回轉由雙電機、雙減速器、雙軸傳動。攪拌軸配有專門設計的衛生型雙端面機封。

2、筒體：筒體由封頭和錐形筒體組成。缸蓋、缸體夾套加熱保溫，必要的人孔、工藝噴嘴、視鏡臺壓，使用壽命長。攪拌器底部排放閥。上進料閥粉塵過濾器。

3、粉塵過濾器：粉塵過濾器由保溫加熱外筒、濾芯、反吹清洗裝置組成

4、攪拌螺桿：螺桿本身為錐形。螺紋的直徑從底部到頂部上升?；旌下輻U是完全懸臂的，以避免需要底部支撐軸承、強大的中央齒輪箱組件和頂部軸承布置。攪拌螺桿具有空心實心中心軸和連續焊接在中心軸上的螺旋刮板，雙面空心螺旋刮板與空心中心軸形成加熱回路。

5、機械密封系統：機械密封液用作外部液體屏障和安全的機械密封指示系統。它被設計成具有熱虹吸循環或泵循環和電控開關。干燥機的所有機械密封通過一個共同的循環，雙端面機械密封之間的兩個內部回路系統連接到一個外部儲液潤滑密封儲液罐，從而通過監測密封完整性來獲得安全和預防性控制。液位機械密封產品 連接件符合GMP標準，罐內裝有無菌水和液體進行操作，可循環完全排空。液體系統運行方式符合GMP標準。

6、充氣密封半球形閥（真空干燥機進出料閥）：該半球形閥是為滿足單錐真空干燥機進出料的特殊需要而設計的。該閥門是根據精確的公差標準制造的。結合特殊的結構，形成了良好的真空和壓力密封環境。標準充氣密閉設計，無死角，易清洗，符合GM標準，可在線清洗。

六、設計特點

1、模塊化驅動系統，可互換多種規格標準化、系統化設計。

2、模塊化除塵過濾系統，多種濾芯規格可互換，標準化、系統化設計。

3、半球閥規格齊全，標準化設計。

4、模塊化旋轉接頭。多規格互換，標準化、系統化設計。

5、真空取樣閥，規格通用，標準化設計。

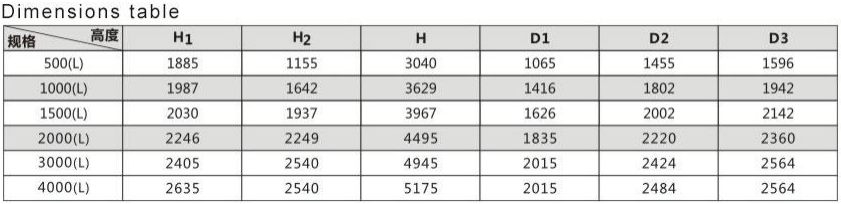

技術參數
